贴装不是一次“拍照后移动”
Die Bond 与 Flip Chip 的核心任务，是把芯片坐标系稳定地映射到载板坐标系。典型系统会把动作拆成拾取、芯片识别、基板识别、位姿计算、贴放 / 热压和 Bond 后检测，而不是依赖一次相机测量完成全部工作。
对于普通 Die Attach，芯片外形、金属区或专用 Mark 都可能是定位特征；对于 Flip Chip，真正决定互连窗口的是 Bump 阵列与 Pad 阵列。两者都写“±3 μm”时，识别对象和失效机理可能完全不同。
一条完整的对准链路
- 拾取与预定位：从蓝膜或晶圆环上取芯，先控制吸嘴偏心与芯片姿态。

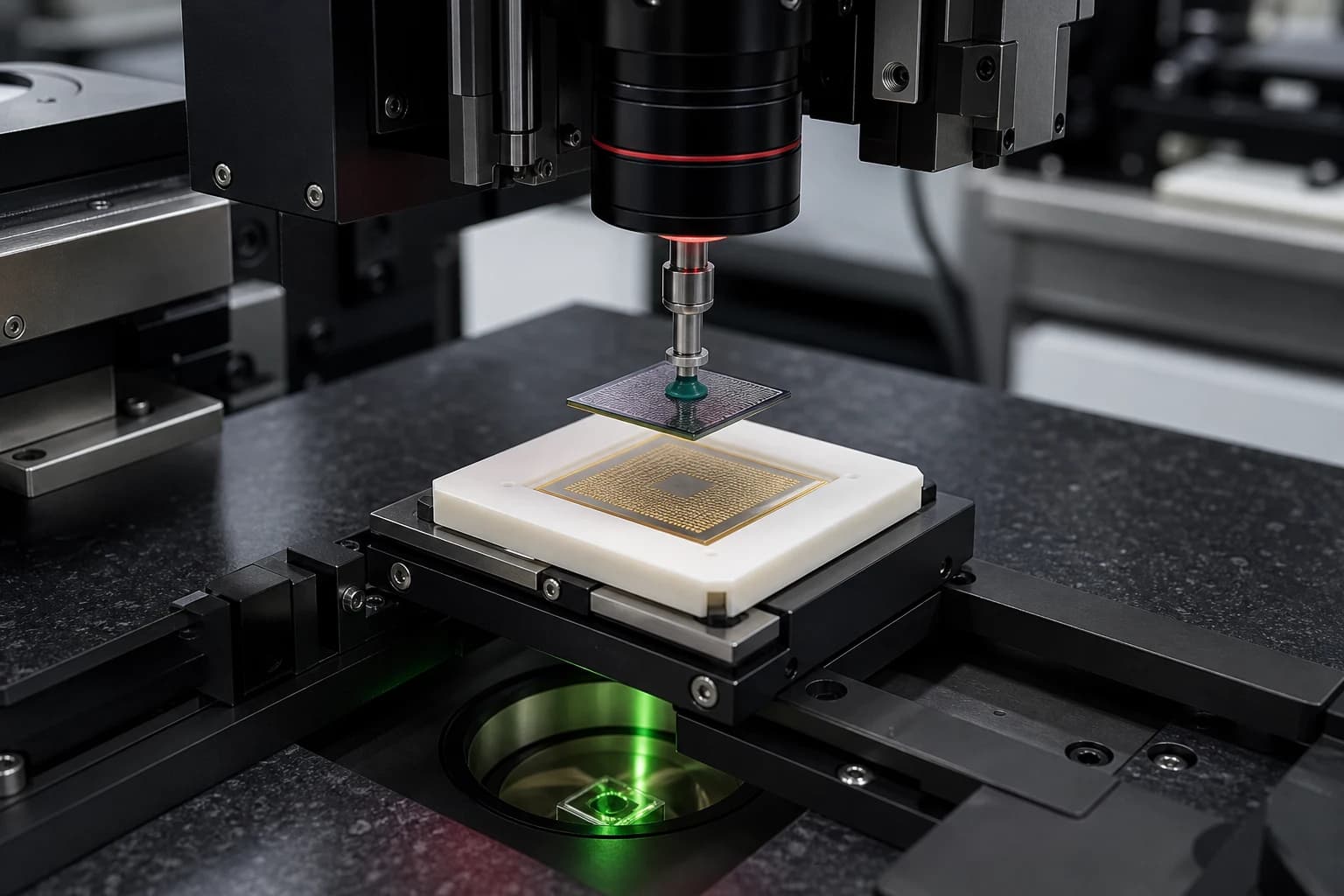

- 芯片侧识别：上视相机或翻转光学读取芯片边缘、Mark 或 Bump，求出芯片中心和 θ。
- 基板侧识别：下视相机读取载板 Mark、Pad 或局部图形，建立载板坐标。
- 坐标变换：用标定结果把两个相机坐标统一到运动平台坐标，并加入工具中心点补偿。
- XYθ 补偿：平台或 Bond Head 完成平移与旋转修正。
- 接触与工艺：施加压力、温度、超声或激光能量；此时材料和机构会继续移动。
- Post-bond Inspection：独立复测最终落点，并把系统性偏差反馈给后续循环。
误差预算：最容易漏掉的是工艺后的移动
可以先用均方根形式估算互不相关的随机误差：
σ_total ≈ √(σ_vision² + σ_stage² + σ_calibration² + σ_process² + σ_metrology²)
但热漂移、胶层流动、吸嘴偏心和标定残差往往带有方向性，不能全部当作随机噪声“开平方”消掉。
| 误差项 | 常见表现 | 优先处理方式 |
|---|---|---|
| 芯片 / 基板识别 | Mark 对比度变化、边缘崩缺导致偏心 | 多特征拟合、置信度门限、照明配方 |
| 双相机标定 | 视野切换后出现固定偏差 | 同一计量板闭环标定与周期复核 |
| 平台与旋转中心 | 不同 θ 角产生不同 XY 偏移 | 标定真实旋转中心，补偿 Abbe 臂长 |
| 吸嘴与取放 | 芯片在吸嘴上滑移或翘曲 | 真空监测、共面度控制、工具追溯 |
| 胶 / 焊料 / 热压 | 接触后漂移，回流自对准或偏移 | 受控下降、温压曲线、Bond 后测量 |
| 温度漂移 | 连续生产后均值缓慢迁移 | 热稳态设计、温度模型、Golden Sample |
为什么高端设备会用动态对准
如果芯片在“识别之后、贴装之前”经历长距离搬运，静态标定误差和热漂移会被直接带到最终落点。动态对准把关键视觉和放置工位布置得更接近，并在运动过程中更新偏差；配合固定在高稳定结构上的光学系统、减振基座和自动 Offset Tuning，可以显著压低系统性误差。
ASMPT AMICRA 的公开资料展示了从 ±1.5 μm（3σ）到 ±0.2 μm（3σ）的不同平台能力，也明确列出了动态对准、自动放置偏移调节、减振和 Bond 后检测。这说明亚微米能力不是单一“高像素相机”的结果，而是整机误差链共同收敛。
验收时至少看四张图
- XY 散点图：观察均值偏移、离群点和方向性。
- 位置热力图：判断大行程标定、基板翘曲或温度场问题。
- 时间序列：分辨预热漂移、换批跳变和长期趋势。
- θ 与 XY 相关图：检查旋转中心和工具偏心补偿。
只有一个“3σ 数字”无法说明设备是否适合量产。建议同时报告平均值、3σ、最大值、Cpk、测量不确定度以及测试条件，并把最终功能窗口映射到 Bump / Pad 的实际重叠余量。
